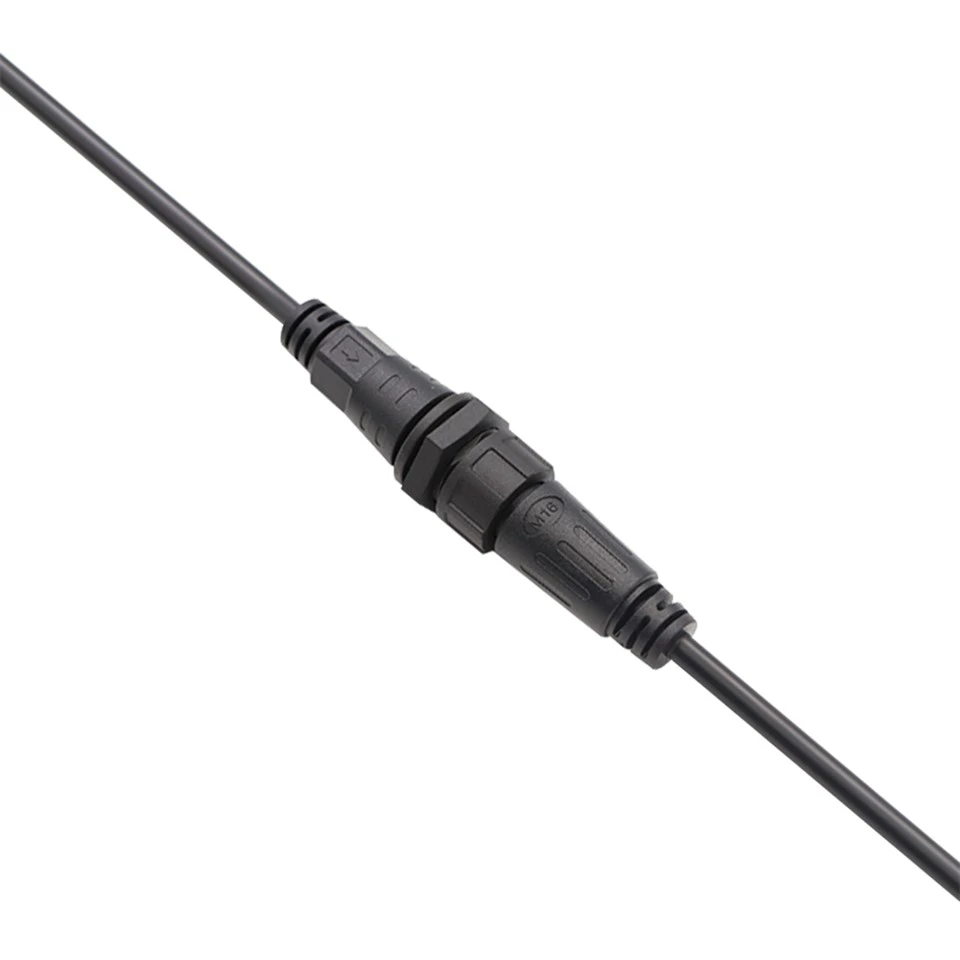

M16 5 Pin vodootporni konektor s navojem IP67

5‑pinski M16 je radni konj s više krugova za automatizaciju, LED sustave i vanjske kontrole – 4A/110V po pinu, koji pokriva mnoge scenarije distribucije senzora i signala. Navoj M16×1.0 drži ga zaključanim na robotskim rukama, mrežama senzora pokretnih traka i distribuiranim svjetlosnim nizovima. Elektrika je u skladu sa serijom: kontaktni otpor manji ili jednak 10 mΩ, izolacija veća od ili jednaka 500 MΩ pri 500 V DC, dielektrik od 1,5 kV, ocijenjeno na 1500 ciklusa. IP67 brtva, kontakti od poniklanog mesinga, PVC omotač – dobro za -20 stupnjeva do +85 stupnjeva. Maks. kabel 8,0 mm OD. Paralelni krug za lančano ožičenje. OEM/ODM opcije otvorene. Prava prednost? Dobivate pet neovisnih krugova u istoj M16 ljusci koja obično drži manje – tako da možete smanjiti broj konektora na složenim sustavima upravljanja.

Pošaljite upit

Dongguan Hejiaxin Technology Co., Ltd. jedan je od vodećih proizvođača i dobavljača m16 5 vodootpornog konektora s navojem ip67 u Kini. Slobodno ovdje možete kupiti trajne proizvode proizvedene u Kini na veliko i dobiti cjenik iz naše tvornice. Svi prilagođeni proizvodi su visoke kvalitete i konkurentne cijene.

Tehničke specifikacije

Parametar	Specifikacija
Nazivni napon	AC250V
Trenutna R ocjena	Manje od ili jednako 6A
Vremena utikača	1500
Maks. OD kabela	Manje od ili jednako 8,0 mm
Struktura kruga	Paralelno
Kontaktni otpor	10mΩ
Struktura izolacije	500 MΩ na DC500 V
Izdržljivost napona na sobnoj temperaturi	1,5KV
TemperatureRating	-20 stupnjeva ~+85 stupnjeva
Vodootporna razina	IP67

Specifikacije materijala

Parametar	Specifikacija
Materijal žice	PVC, guma
Jack Materijal	PVC
Materijal igle	Nikl{0}}mjed
Brtveni prsten	Guma

Tehnički crtež proizvoda

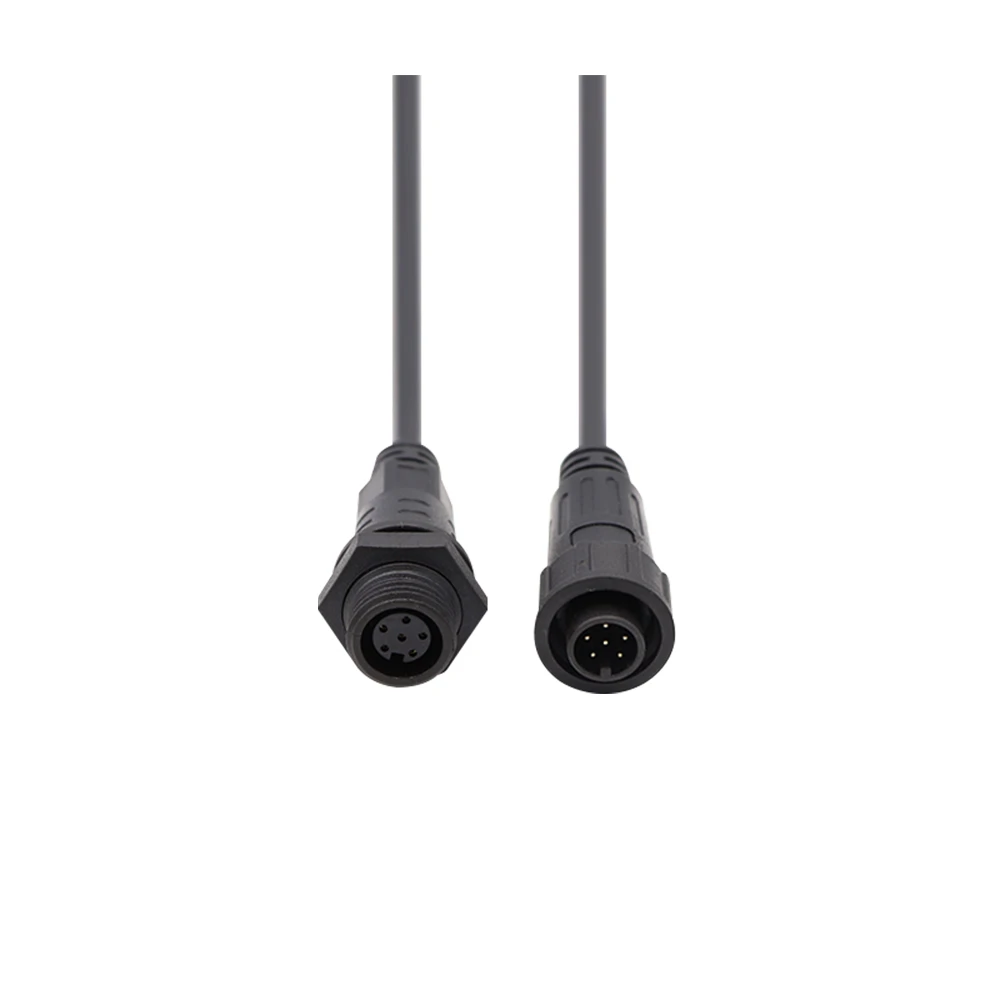

Core Configuration Diagram

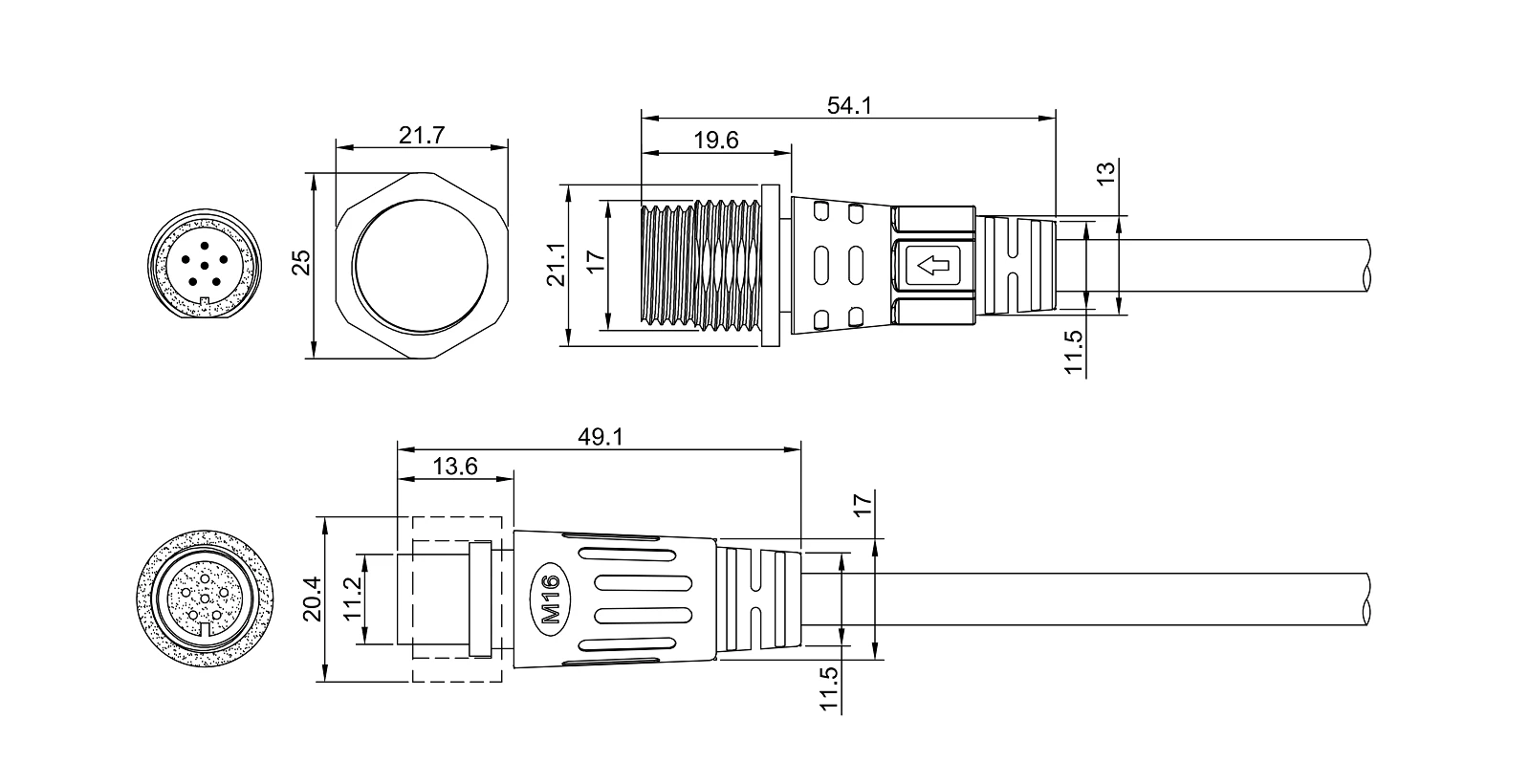

Dimensional Drawing

Specifikacije crteža: muški utikač 49,1 mm sveukupno, spojni navoj 13,6 mm, spojna matica 20,4 mm AF. Ženska utičnica ukupno 54,1 mm, dubina navoja 21,7 mm, montažna matica 21,1 mm AF. M16×1.0. 5‑pin ima ocjenu 4A/110V – ostale varijante: 2‑pin 10A/250V, 3‑pin 8A/250V, 4‑pin 6A/250V, 6-pin 3A/60V. ISO 2768-m. CAD datoteke dostupne u PDF ili DWG. Također možemo promijeniti oblike navoja, duljinu kućišta ili raspored kontakta ako vaša aplikacija zahtijeva nešto izvan standardnog crteža.

Detalj proizvoda

Ženska utičnica sa 6 pinova s kružnim spojnim prstenom

Ova fotografija prikazuje žensku utičnicu 6-pinske varijante (u svrhu ilustracije) s pričvršćenim kružnim konektorskim prstenom. Jasno je vidljivo šest kontakata utičnice i crno PVC kućište, zajedno s unutarnjim navojem M16×1.0. Kružni prsten pruža dodatnu mehaničku potporu i poravnanje tijekom parenja.

Muški i ženski pogled sprijeda (6-pinska verzija, crni PVC)

Ova fotografija s prednje strane prikazuje muški utikač i žensku utičnicu 6-pinske varijante (u svrhu ilustracije) jedan pored drugog. Oba imaju šest poniklanih mesinganih kontakata raspoređenih u standardni M16 kružni uzorak, s crnim PVC kućištima. Ova slika pomaže provjeriti poravnanje iglice/utičnice i orijentaciju prije sklapanja.
