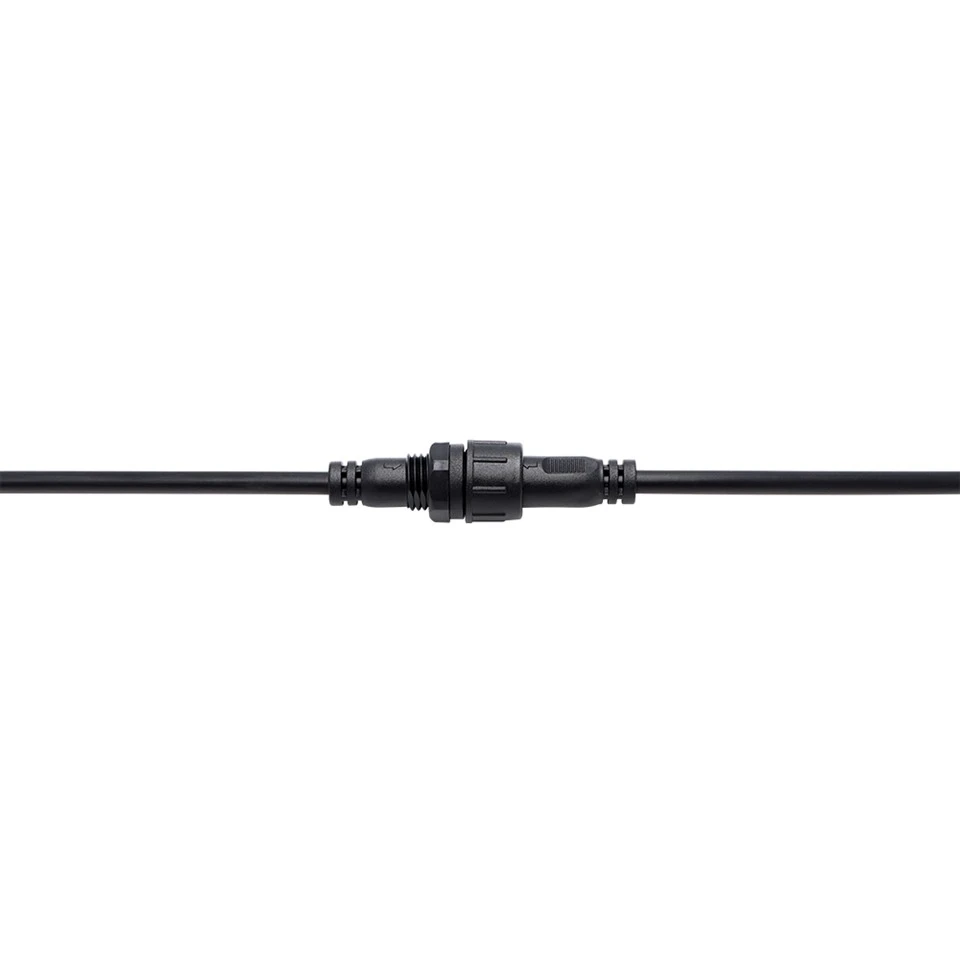

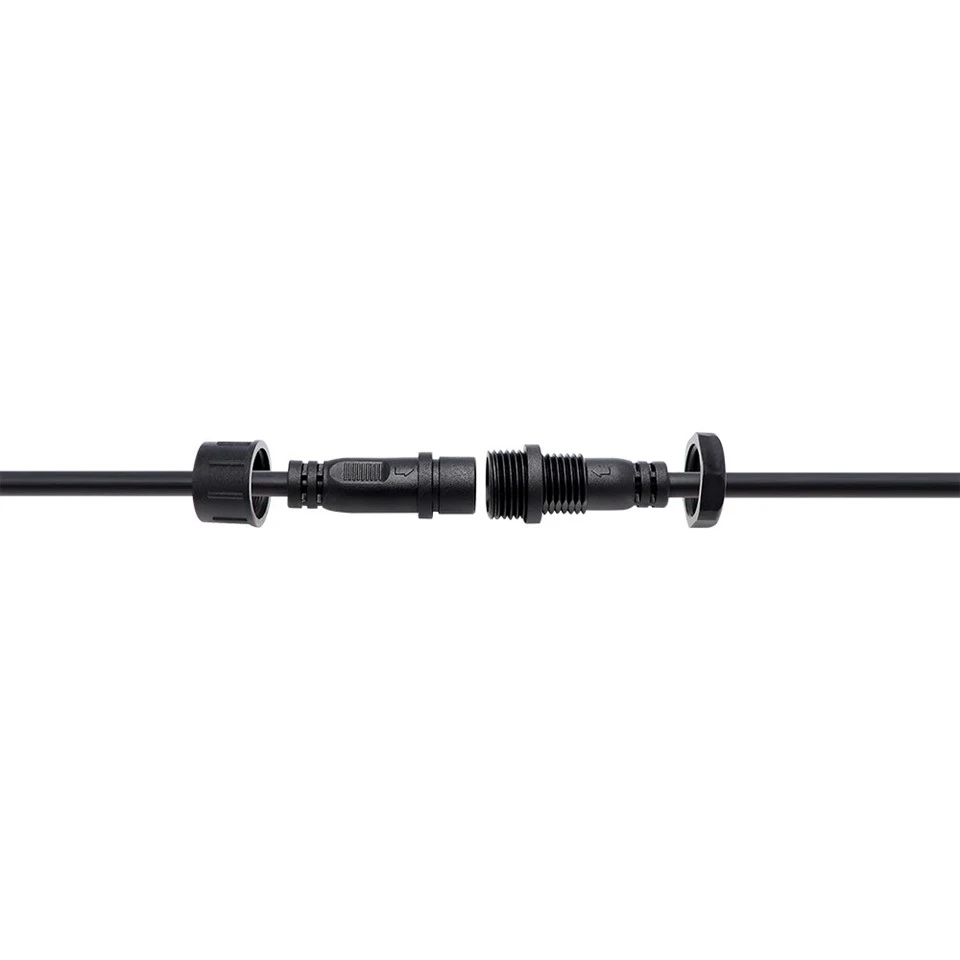

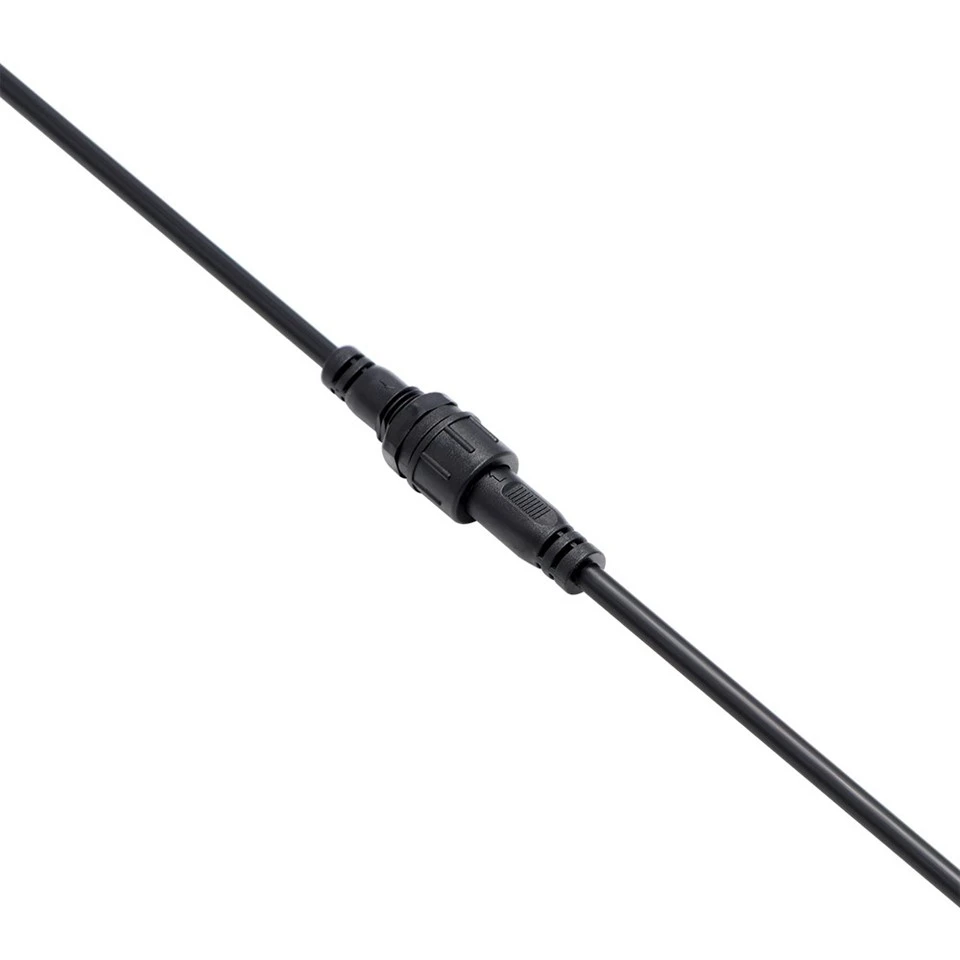

M16 3 Pin vodootporni konektor s navojem IP67

M{0}}‑konektor s navojem nalazi se na pravom mjestu za LED rasvjetu, motorne pogone i vanjsku opremu za distribuciju koja radi na 8A/250V. Navoj M16×1.0 snažno grize protiv vibracija – vidjeli smo da se dobro drže na klizačima pumpi, pokretnim linijama i znakovima kanala. Električno, gledate kontaktni otpor manji ili jednak 10 mΩ, izolaciju veću ili jednaku 500 MΩ pri 500 V DC i otpornost na dielektrik od 1,5 kV – sve potvrđeno preko 1500 ciklusa uključivanja/isključivanja. Oznaka IP67 s poniklanim mesinganim iglama i PVC omotačem znači da podnosi -20 stupnjeva do +85 stupnjeva bez prigovora i prihvaća kabel do 8,0 mm OD. Paralelni krug čini lančano povezivanje jednostavnim. Ako trebate drugačije pinoute, duže vodove ili prilagođeno kućište, možemo i to učiniti. To je čvrst, besmislen konektor za svakodnevne industrijske energetske poslove.

Pošaljite upit

Dongguan Hejiaxin Technology Co., Ltd. jedan je od vodećih proizvođača i dobavljača m16 3 vodootpornog konektora s navojem ip67 u Kini. Slobodno ovdje možete kupiti trajne proizvode proizvedene u Kini na veliko i dobiti cjenik iz naše tvornice. Svi prilagođeni proizvodi su visoke kvalitete i konkurentne cijene.

Tehničke specifikacije

Parametar	Specifikacija
Nazivni napon	AC250V
Trenutna R ocjena	Manji ili jednak 10A
Vremena utikača	1500
Maks. OD kabela	Manje od ili jednako 8,0 mm
Struktura kruga	Paralelno
Kontaktni otpor	10mΩ
Struktura izolacije	500 MΩ na DC500 V
Izdržljivost napona na sobnoj temperaturi	1,5KV
TemperatureRating	-20 stupnjeva ~+85 stupnjeva
Vodootporna razina	IP67

Specifikacije materijala

Parametar	Specifikacija
Materijal žice	PVC, guma
Jack Materijal	PVC
Materijal igle	Nikl{0}}mjed
Brtveni prsten	Guma

Tehnički crtež proizvoda

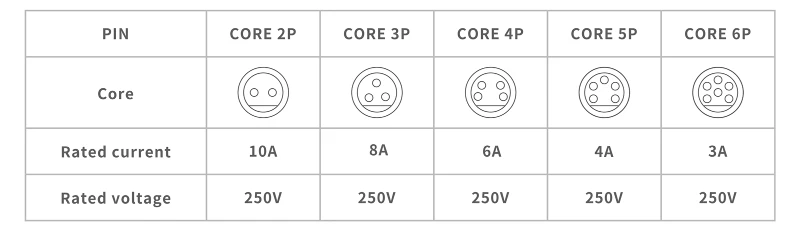

Core Configuration Diagram

Dimensional Drawing

Ključni natpisi iz CAD-a: muški utikač ima ukupni promjer od 42,6 mm, s 12,8 mm spojnog navoja i 14,0 mm na strani ploče – ravni spojne matice mjere 19,18 mm. Ženska strana: 41,2 mm ukupno, dubina navoja 18,5 mm, montažni dio 16,2 mm. Oba koriste M16×1.0. Trenutačno smanjenje vrijednosti za ovu 3-pinsku verziju je 8A/250V – za referencu, 2-pinski ima 10A, 4-pinski pada na 6A, 5-pinski 4A, 6-pinski 3A. Tolerancije slijede ISO 2768‑m. Možemo isporučiti PDF ili DWG ako ga trebate ubaciti ravno u svoj CAD. A ako vaša kabelska uvodnica ili izrez na ploči zahtijevaju nešto izvan specifikacije – duljina kućišta, profil navoja, razmak kontakta – možemo se prilagoditi.

Detalj proizvoda

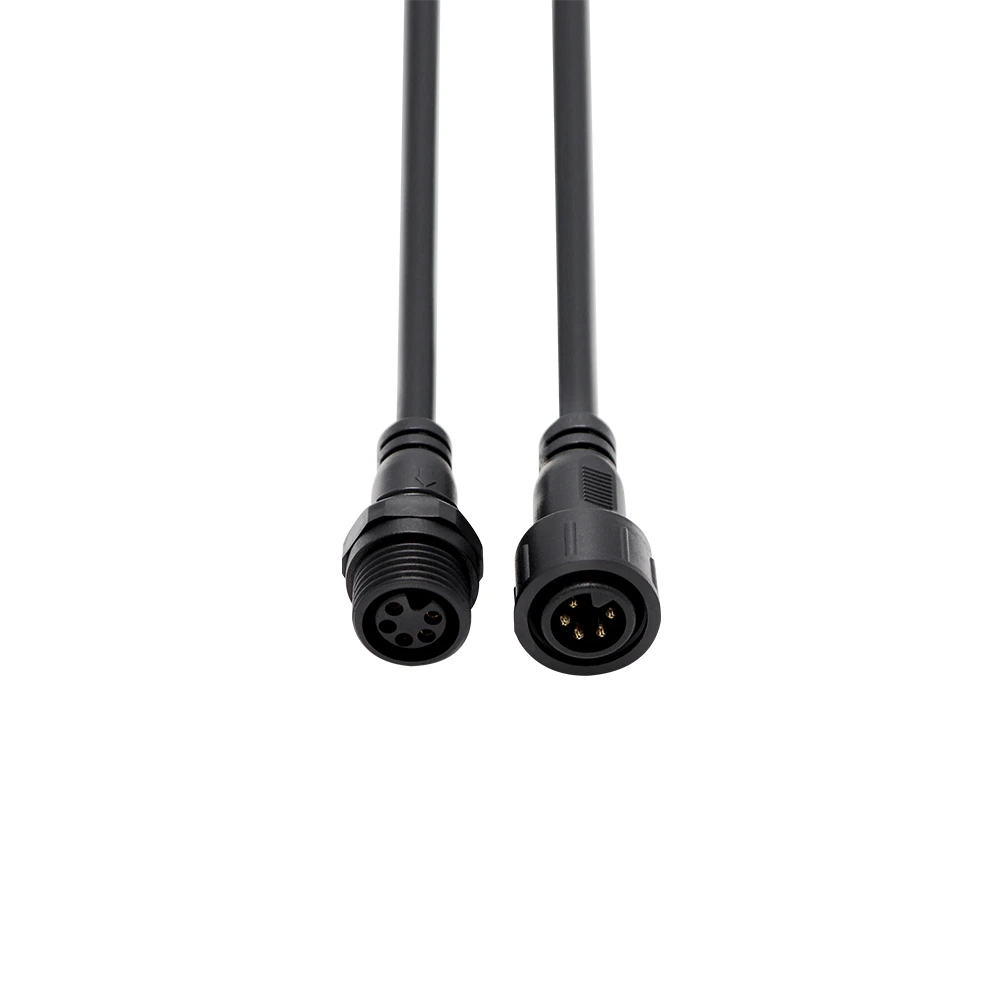

Muški i ženski jedan pored drugog (5-pinska verzija)

Ova fotografija prikazuje muški utikač i žensku utičnicu 5-pinske varijante (u svrhu ilustracije) postavljene jedna do druge za izravnu vizualnu usporedbu. Pet poniklanih mesinganih kontakata jasno je vidljivo na obje polovice. Oba dijele isto crno PVC kućište i M16 profil navoja. Ova slika pomaže provjeriti poravnanje kontakta i orijentaciju prije sklapanja.

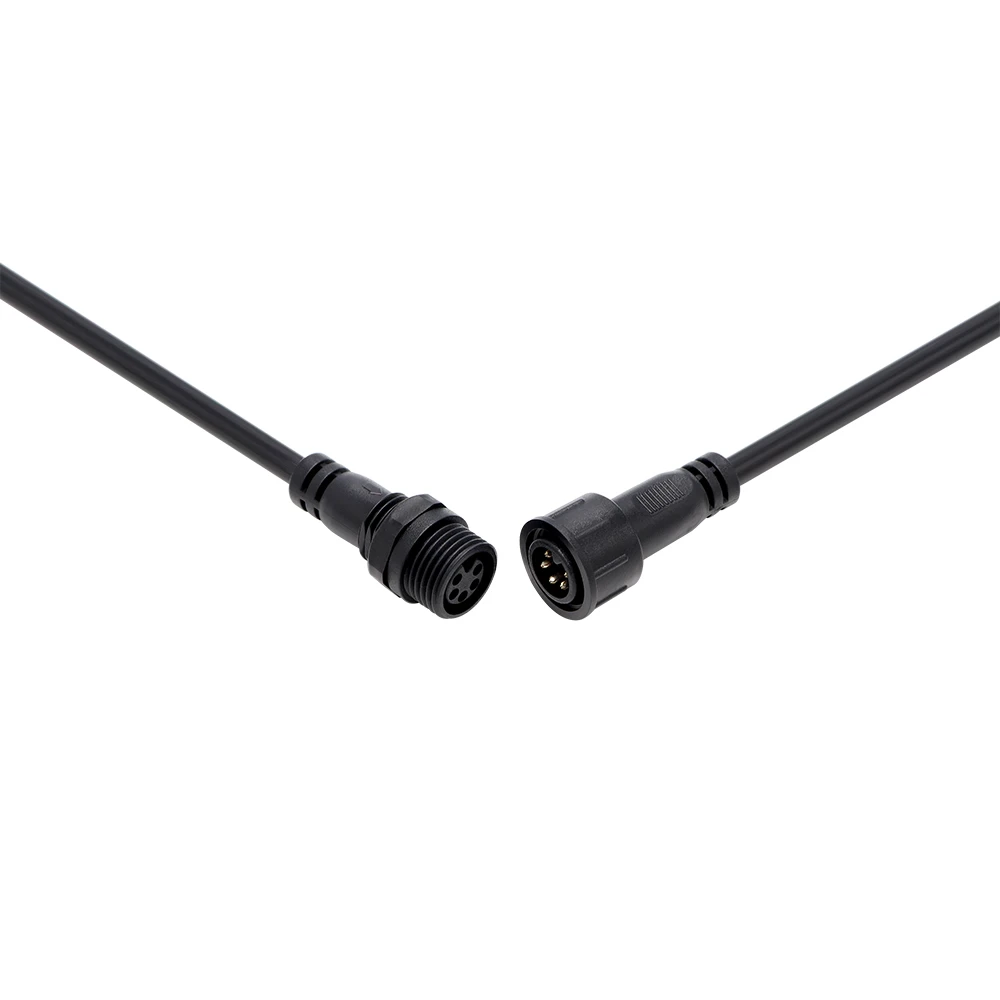

Muški i ženski pod kutom od 45 stupnjeva

Ovaj pogled pod kutom od 45 stupnjeva prikazuje muški utikač i žensku utičnicu odvojene pod kutom, otkrivajući oba metalna navoja M16×1.0 – muški vanjski i ženski unutarnji, oba od poniklanog mesinga. Jasno su vidljiva crna PVC kućišta i brtveni O-prsten na korijenu muškog navoja. Ova slika pomaže u provjeri stanja navoja i položaja brtve prije spajanja.
