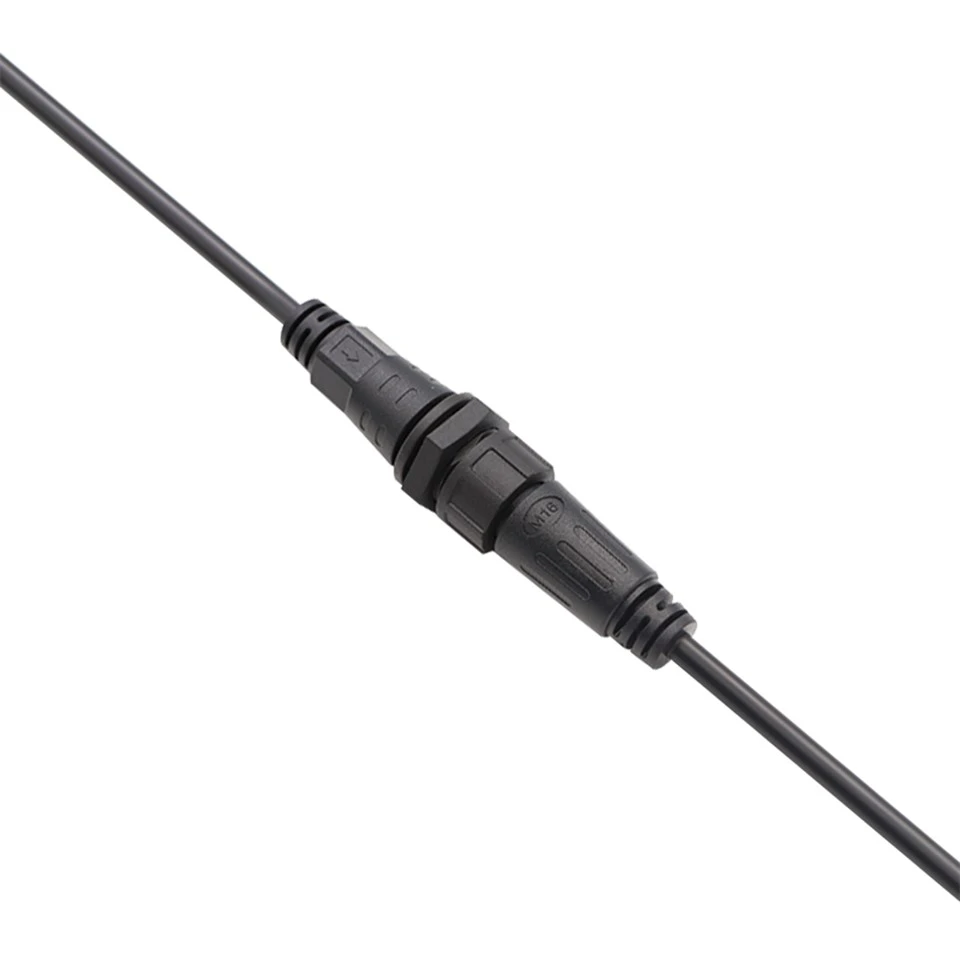

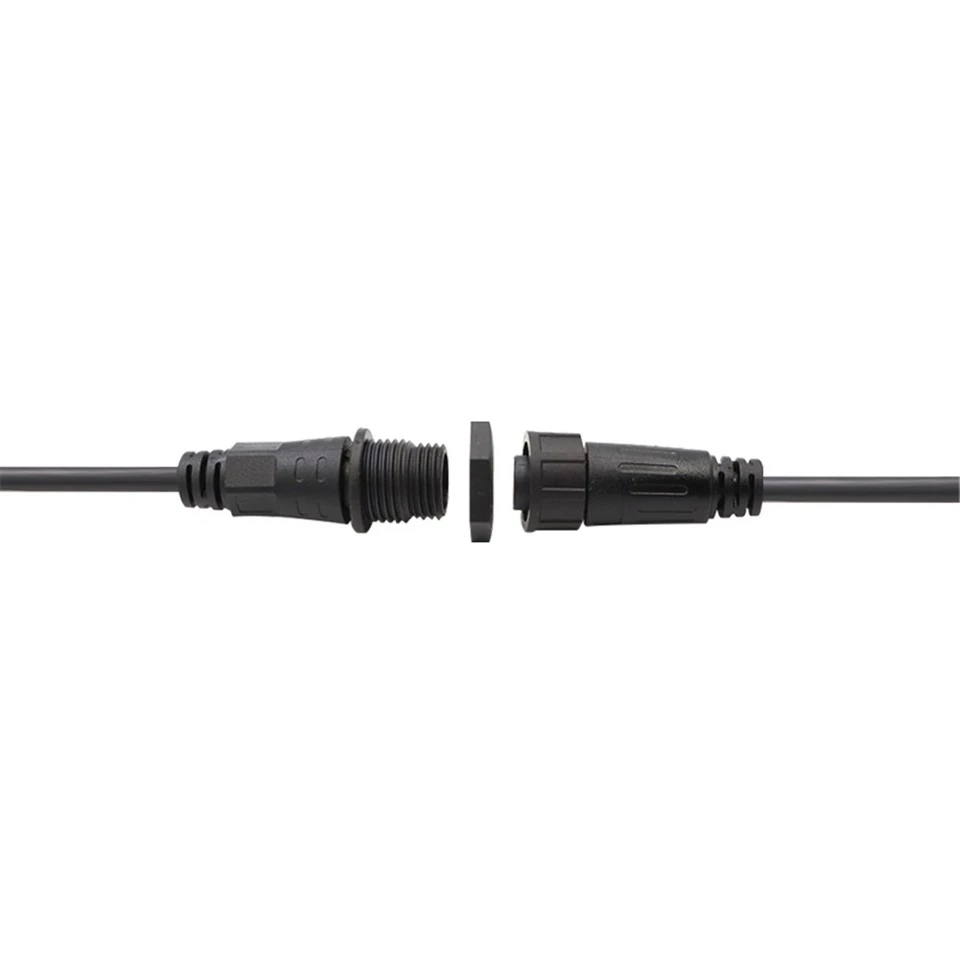

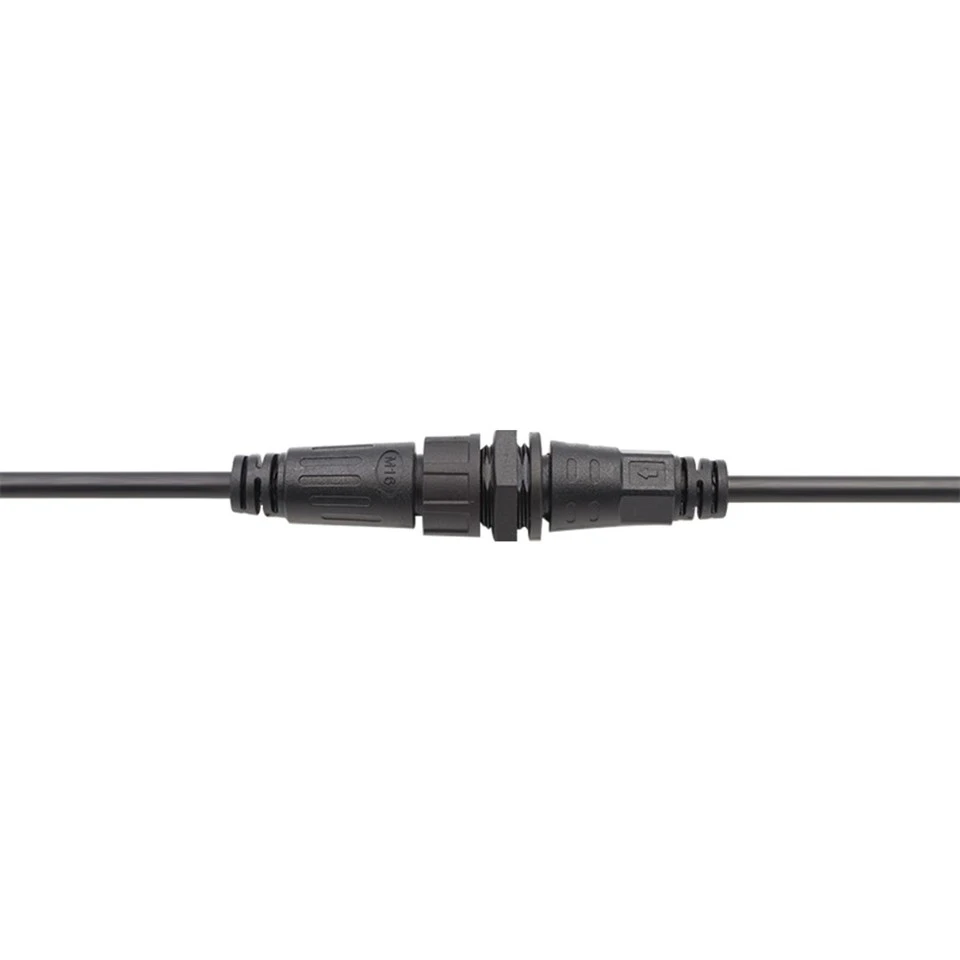

M16 4 Pin vodootporni konektor s navojem IP67

M16 4‑pin je namijenjen za brodsku rasvjetu, upravljačke ploče i postavke vanjskog napajanja kojima je potrebno 6A/250V u višestrukim hibridnim krugovima. Navoj je M16×1.0 – čvrsto se zaključava u okruženjima s visokim tremama kao što su generatorski setovi, HVAC regali i oprema uz dokove. Ista električna okosnica kao i ostatak obitelji: kontaktni otpor manji ili jednak 10 mΩ, izolacija veća od ili jednaka 500 MΩ pri 500 V DC, dielektrik od 1,5 kV, dobar za 1500 ciklusa. IP67 brtva, poniklane igle, PVC omotač – radi od -20 stupnjeva do +85 stupnjeva, mokro ili prašnjavo, nema problema. Promjer kabela do 8,0 mm. Paralelni krug podržava lančani raspored. Možemo podesiti konfiguracije pinova i sklopove kabela kako bi odgovarali. Dodatna igla daje vam veću fleksibilnost od verzija s 2 ili 3 igle, bez gubitka trajnosti.

Pošaljite upit

Dongguan Hejiaxin Technology Co., Ltd. jedan je od vodećih proizvođača i dobavljača m16 4 vodootpornog konektora s navojem ip67 u Kini. Slobodno ovdje možete kupiti trajne proizvode proizvedene u Kini na veliko i dobiti cjenik iz naše tvornice. Svi prilagođeni proizvodi su visoke kvalitete i konkurentne cijene.

Tehničke specifikacije

Parametar	Specifikacija
Nazivni napon	AC250V
Trenutna R ocjena	Manje od ili jednako 6A
Vremena utikača	1500
Maks. OD kabela	Manje od ili jednako 8,0 mm
Struktura kruga	Paralelno
Kontaktni otpor	10mΩ
Struktura izolacije	500 MΩ na DC500 V
Izdržljivost napona na sobnoj temperaturi	1,5KV
TemperatureRating	-20 stupnjeva ~+85 stupnjeva
Vodootporna razina	IP67

Specifikacije materijala

Parametar	Specifikacija
Materijal žice	PVC, guma
Jack Materijal	PVC
Materijal igle	Nikl{0}}mjed
Brtveni prsten	Guma

Tehnički crtež proizvoda

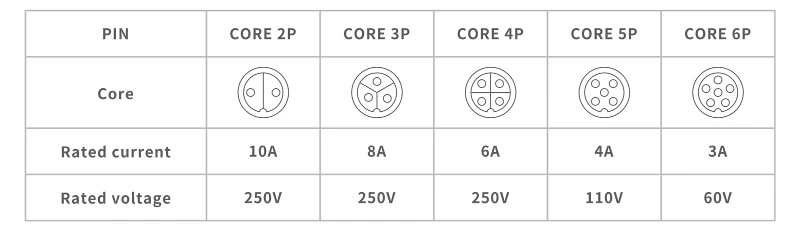

Core Configuration Diagram

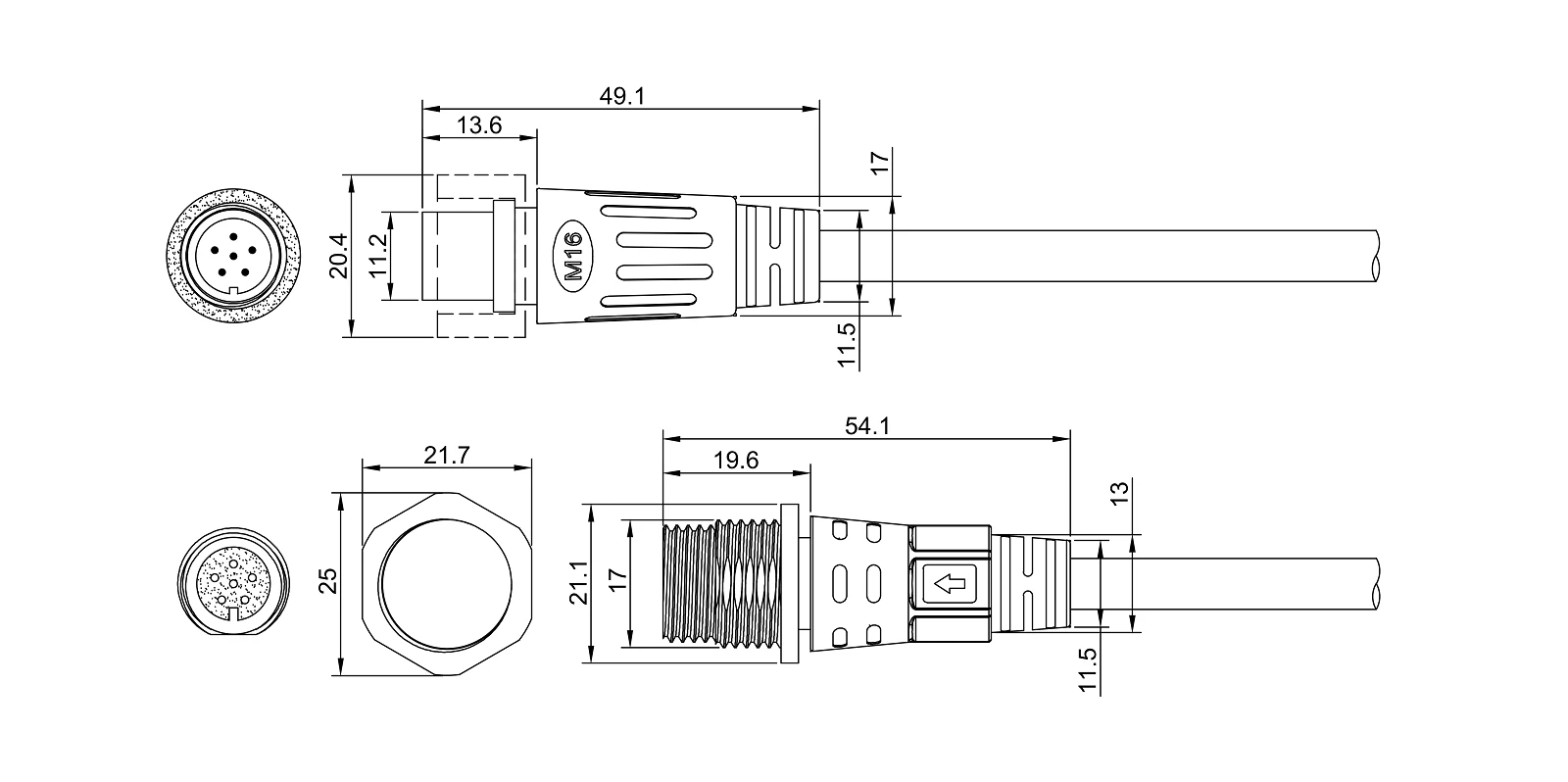

Dimensional Drawing

CAD nam daje: muški utikač duljine 49,1 mm, spojni navoj 13,6 mm, spojnu maticu 20,4 mm po ravnima. Ženska utičnica ukupno 54,1 mm, dubina navoja 21,7 mm, montažna matica 21,1 mm AF. M16×1,0 oba kraja. Ocjena za 4-pinski je 6A/250V – 2-pinski ima 10A/250V, 3-pinski 8A/250V, 5-pinski 4A/110V, 6-pinski 3A/60V. ISO 2768-m. PDF ili DWG dostupni na zahtjev. Ako debljina vaše ploče ili ulaz za kabel nije standardan, možemo prilagoditi duljinu kućišta, specifikacije navoja na strani ploče ili raspored kontakata.

Detalj proizvoda

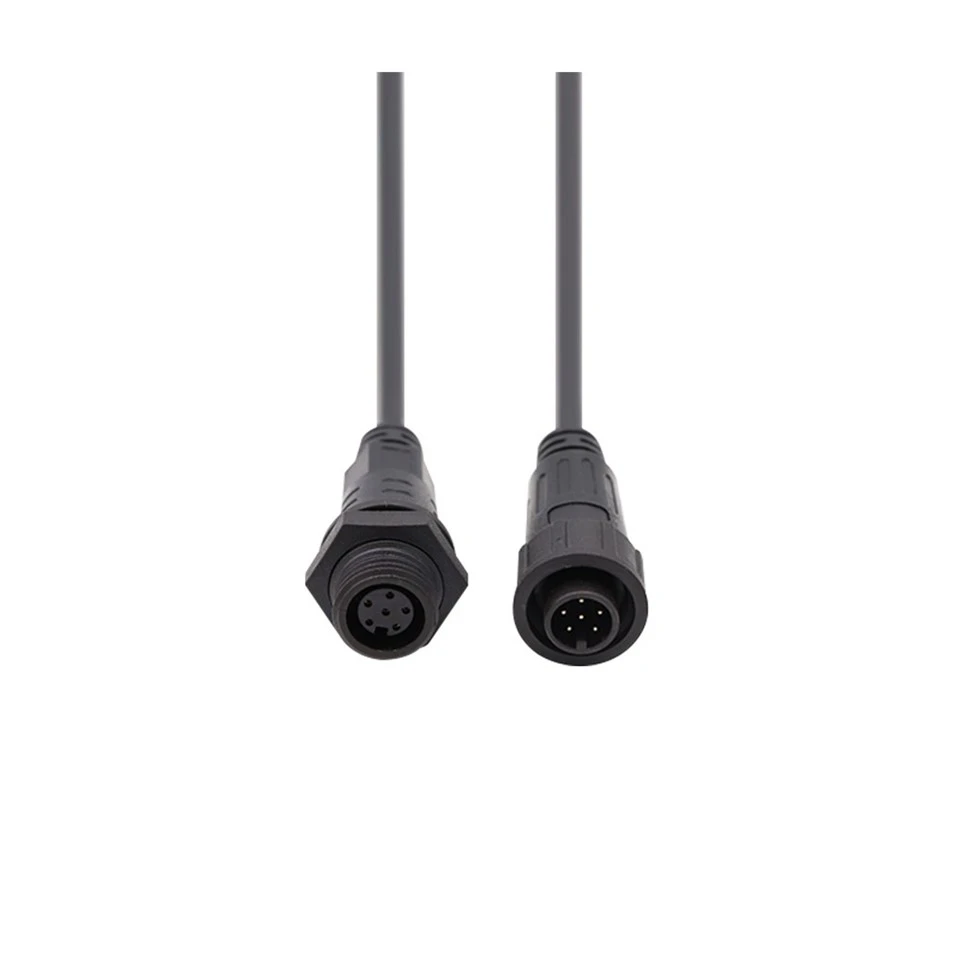

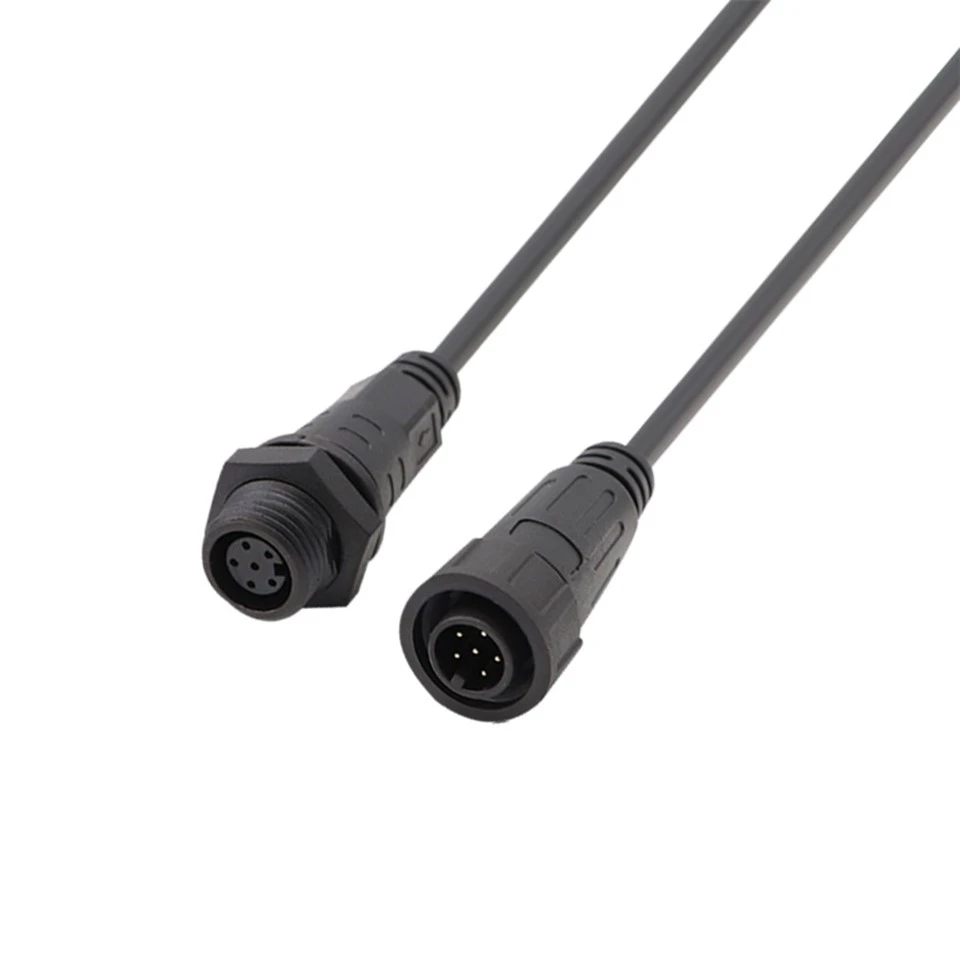

Muški utikač (5-pinska verzija)

Ova fotografija prikazuje muški utikač 5-polne varijante (u svrhu ilustracije), s pet poniklanih mesinganih kontakata raspoređenih u standardni kružni uzorak M16. Jasno se vidi crno PVC kućište i vanjski navoj M16×1.0. Ova slika pomaže provjeriti stanje i orijentaciju igle prije parenja.

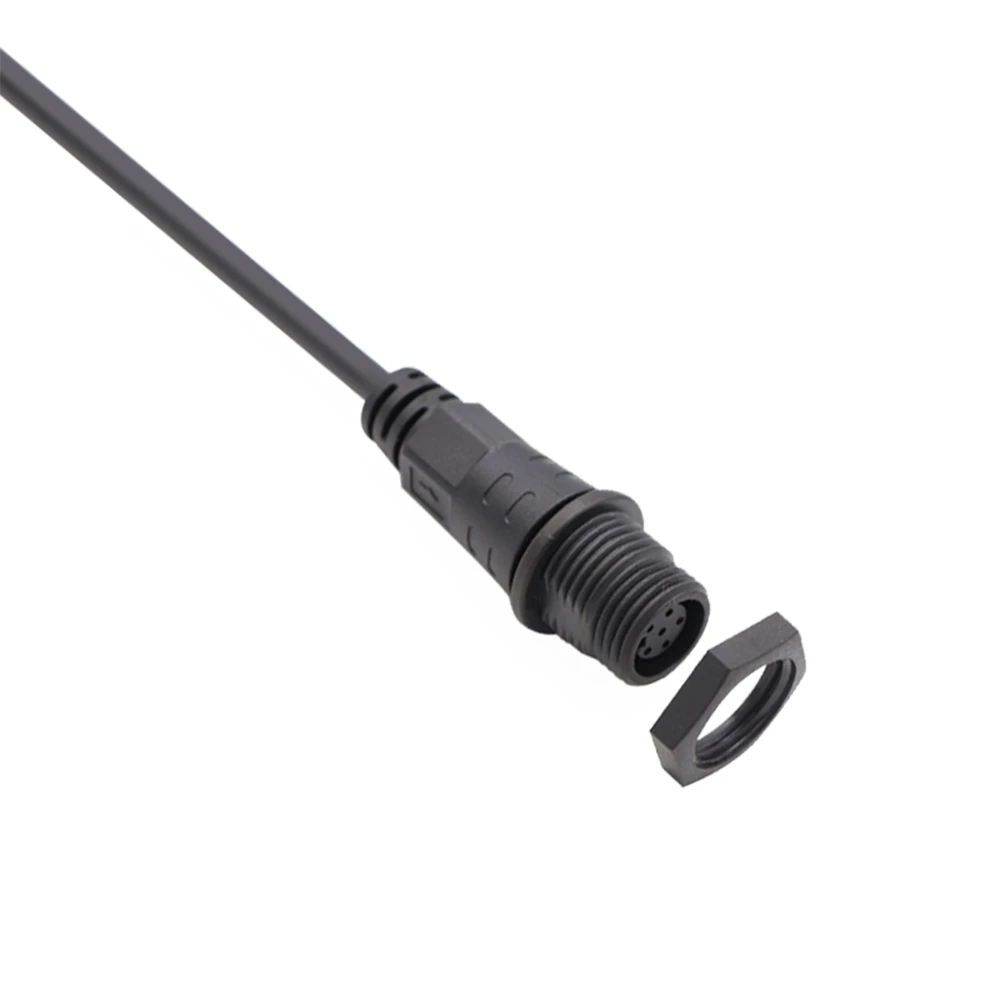

Ženska utičnica s kružnim spojnim prstenom (5-pinska verzija)

Ova fotografija prikazuje žensku utičnicu 5-pinske varijante (u svrhu ilustracije) s pričvršćenim kružnim konektorskim prstenom. Jasno je vidljivo pet kontakata utičnice i crno PVC kućište, zajedno s unutarnjim navojem M16×1.0. Kružni prsten pruža dodatnu mehaničku potporu i poravnanje tijekom parenja. Ova slika pomaže u provjeri stanja kontakta i poravnanja sklopa.
