M12 4 Pin vodootporni konektor s navojem IP67

Dongguan Hejiaxin Technology Co., Ltd. jedan je od vodećih proizvođača i dobavljača m12 4 vodootpornog konektora s navojem ip67 u Kini. Ovdje slobodno kupujte trajne proizvode proizvedene u Kini na veliko i preuzmite cjenik iz naše tvornice. Svi prilagođeni proizvodi su visoke kvalitete i konkurentne cijene.

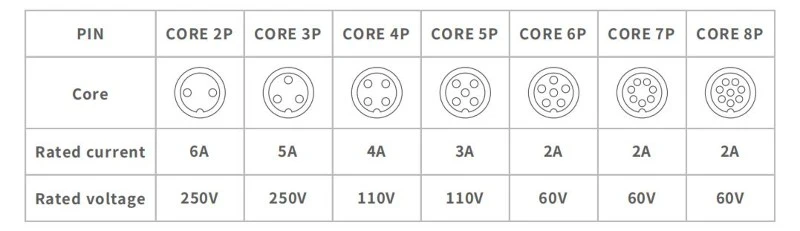

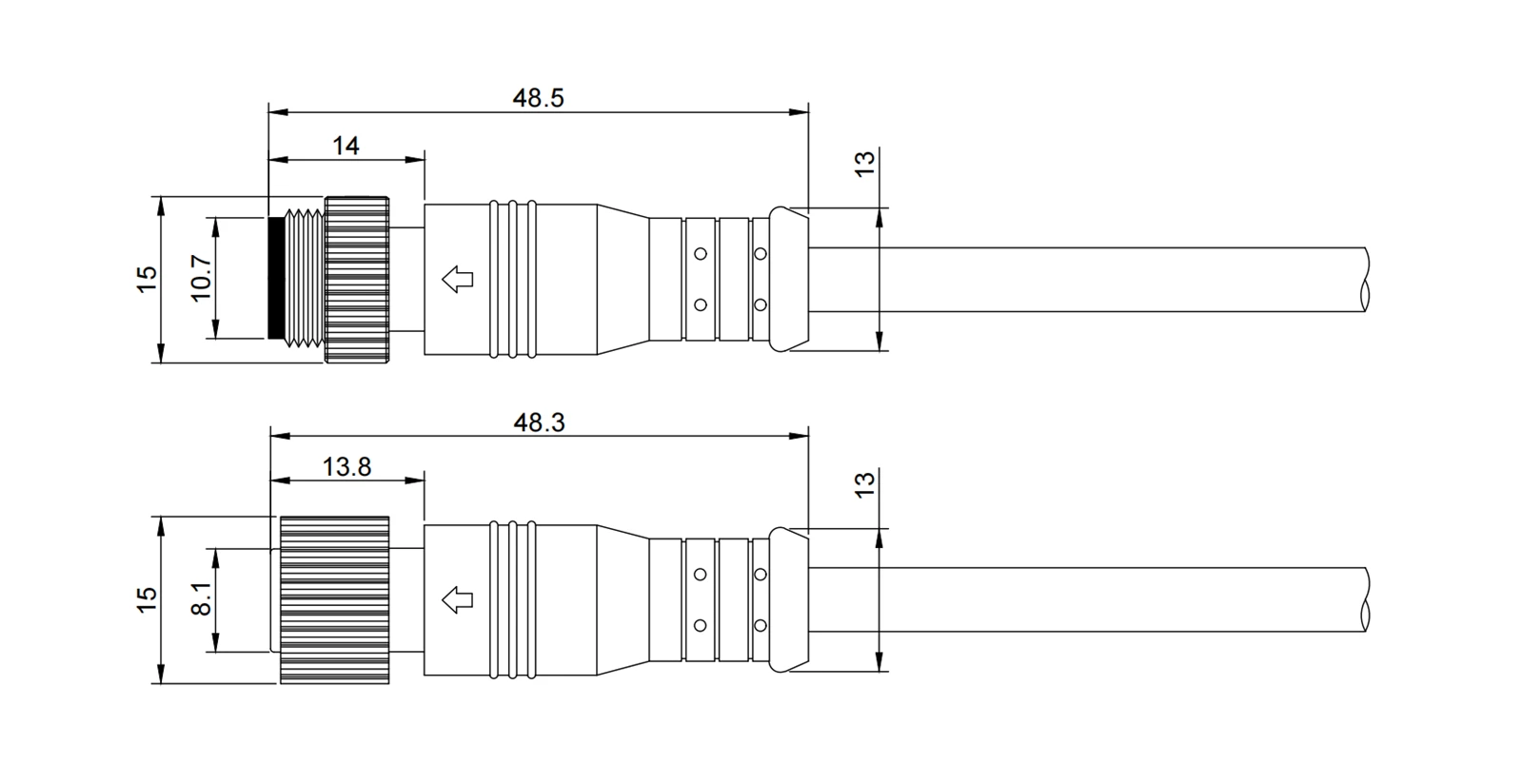

Dimenzionalni crtež pruža ključne mehaničke podatke po priloženom CAD izvatku. Ukupna duljina muškog utikača 48,5 mm, duljina spojnog navoja 14,0 mm, navoj na strani ploče 13,0 mm; kabelski ulaz prihvaća do 6,0 mm OD. Ženska utičnica ukupne duljine 48,3 mm, dubina navoja spojne strane 13,8 mm, strana za ugradnju 13,0 mm – obratite pozornost na asimetriju između dubina muškog i ženskog spoja. Svi navoji M12×1,0; tolerancije prema ISO 2768‑m. Položaj polarizacijske tipke označen za ispravnu orijentaciju. PDF/DWG dostupan za CAD integraciju. Provjerite preklapanje navoja i kompresiju brtve prilikom izračunavanja razmaka ploče.

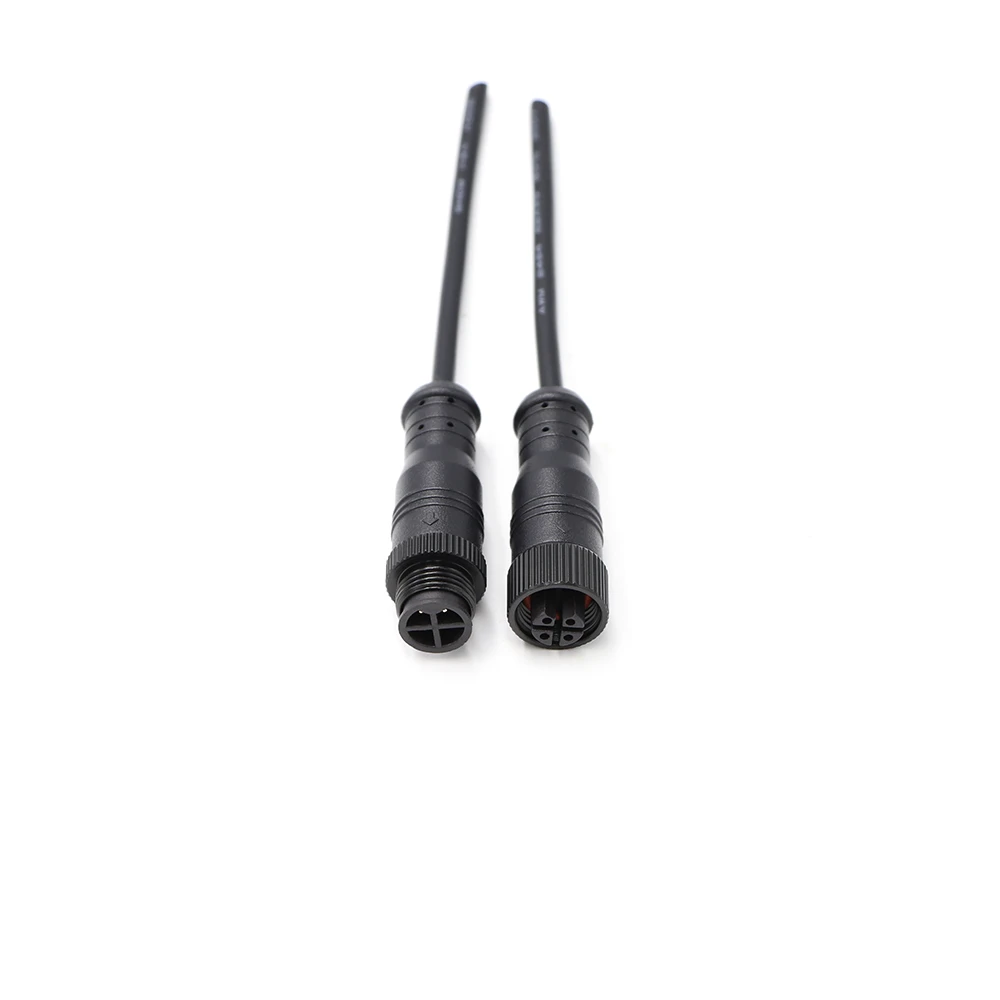

4-pinski mužjak i ženka upareni

Ova fotografija prikazuje spojeni par s četiri poniklana mesingana kontakta koji su jasno vidljivi na sučelju. Oba su kućišta izrađena od crnog PVC-a, što pruža robusnu izolaciju i otpornost na udarce. Četiri igle su raspoređene u standardni M12 kružni uzorak; polarizacijski ključ na poziciji 12 sati osigurava ispravnu orijentaciju spajanja. Spoj navoja metal-metal potpuno je zatvoren, bez razmaka na spoju – što potvrđuje pravilan zakretni moment. Koristite ovu sliku za provjeru poravnanja kontakata i cjelovitosti kućišta prije instalacije.

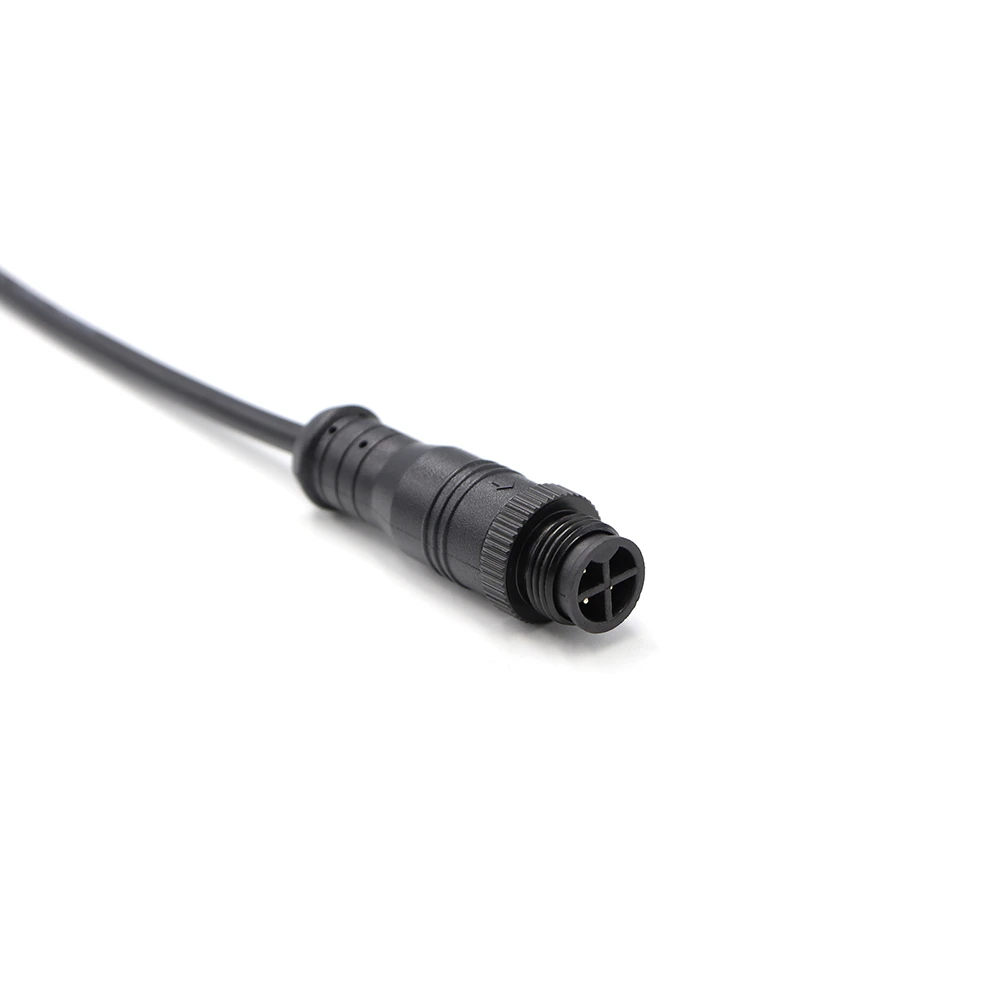

Pogled sprijeda na muški utikač

Ovaj pogled s prednje strane prikazuje samo muški utikač, s crnim PVC kućištem i četiri niklovane mesingane igle u punom prikazu. Vanjski navoj M12×1.0 i integralni polarizacijski ključ jasno su vidljivi. Brtveni O‑prsten nije izložen na ovoj strani – udubljen je iza korijena navoja. Dizajn s ravnom površinom olakšava čišćenje krhotina prije spajanja. Ova slika služi kao brza referenca za provjeru ravnosti igle, kvalitete površinske oplate i odsutnosti pukotina ili bljeska na oblikovanom kućištu.
