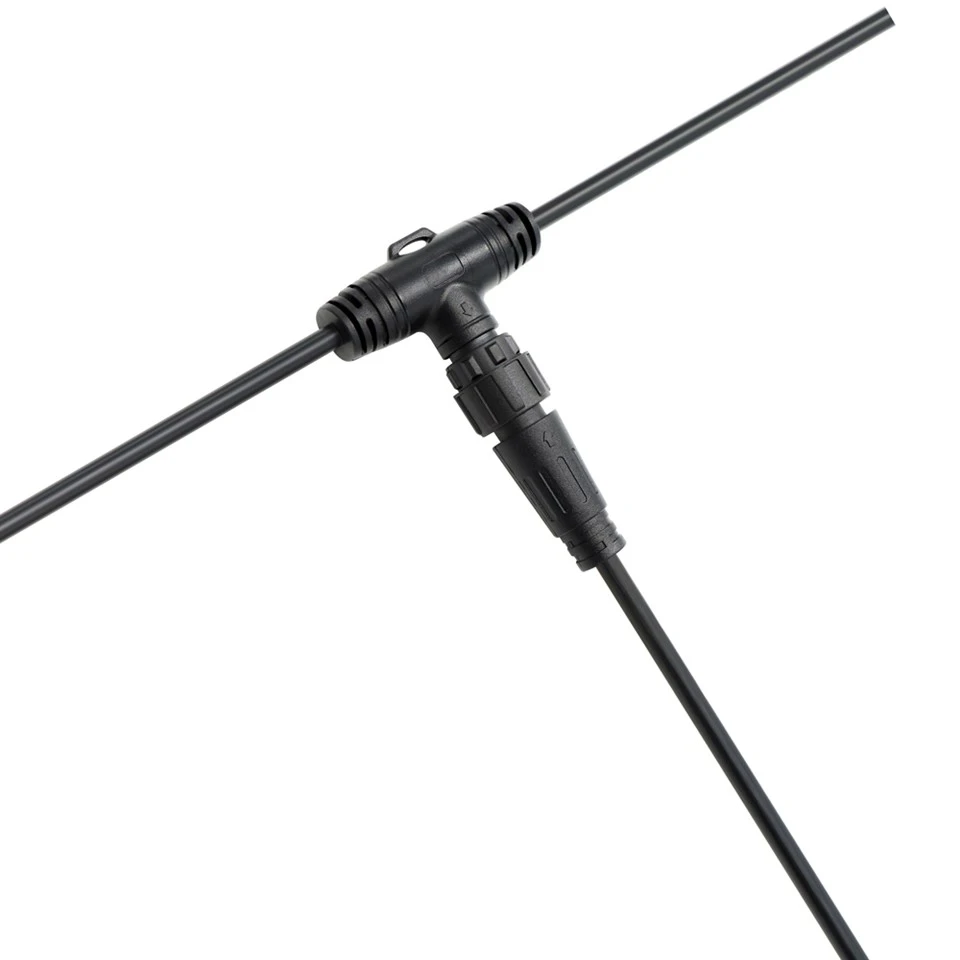

M12 2-6 Pin T-Tip Heavy Duty Vodootporni PLC kabelski sklop IP67

M12 sklop kabela tipa T- za teške-opterećenja unaprijed je-ožičeno distribucijsko rješenje dizajnirano za sustave koji zahtijevaju spremne-za-instalaciju ogranaka. Za razliku od verzija-montaže na panel, ovaj model integrira kabele izravno u tijelo konektora, smanjujući dodatne korake ožičenja tijekom instalacije. Dostupan u konfiguracijama s 2 do 6 pinova, podržava različite zahtjeve za napajanjem, signalom i kontrolom, s glavnim kabelom koji prihvaća vanjski promjer do 11,0 mm. Preliveno kućište od PVC-a ili gume pruža zaštitu od mehaničkih naprezanja, dok IP67 brtvljenje osigurava pouzdan rad u vanjskim i industrijskim okruženjima od -20 stupnjeva do +85 stupnjeva. Ovaj kabelski sklop prikladan je za senzorske mreže, LED rasvjetne sustave i industrijsko kontrolno ožičenje gdje više uređaja treba dijeliti jednu magistralnu liniju. Duljina kabela, smjer grananja i konfiguracija pinova mogu se prilagoditi prema zahtjevima projekta.

Pošaljite upit

Dongguan Hejiaxin Technology Co., Ltd. jedan je od vodećih proizvođača i dobavljača m12 2-6 pin t-teška vodootpornog sklopa kabela za plc ip67 u Kini. Ovdje slobodno kupujte trajne proizvode proizvedene u Kini na veliko i preuzmite cjenik iz naše tvornice. Svi prilagođeni proizvodi su visoke kvalitete i konkurentne cijene.

Tehničke specifikacije

Parametar	Specifikacija
Glavni maksimalni OD kabela	11,0 mm
Podudaranje grana	2-6 Pin
Temperaturna ocjena	-20 stupnjeva ~+85 stupnjeva
Kontaktni otpor	<10mΩ
Vodootporna razina	IP67

Specifikacije materijala

Parametar	Specifikacija
Materijal	PVC,, Najlon
Kabel	PVC, guma

Tehnički crtež proizvoda

Dimensional Drawing

Jednodijelno preliveno T-tijelo s integriranim kabelima – bez odvojivih konektora na strani prtljažnika. Ulaz za glavni kabel zabrtvljen lajsnom; grane izlaze u ravnoj konfiguraciji. Promjer glavnog kabela do 11,0 mm, vanjski promjer kabela grane ovisi o broju pinova – obično 5,0–7,0 mm. Dimenzije kalupa: duljina tijela 58 mm, širina 39 mm. Duljine kraka grane 47,3 mm odnosno 58 mm, s mogućnošću montaže od 16,3 mm. Referentni promjer 9,5 mm, značajke ploče na 15 mm i 18 mm. Rasterećenje zatezanja ugrađeno u kalup. Preslikavanje pin-to-wire slijedi standardno kodiranje bojama. Dostupne prilagođene duljine grana. PDF/DWG na zahtjev.

Detalj proizvoda

Polu-top pogled s poprečnim presjekom (2-pinski, jedan kabel spojen)

Ova snimka prikazuje jedan M12 T-razdjelnik s jednim kabelom koji ulazi sa strane prtljažnika. Polu-gornji kut otkriva poprečni presjek 2-pinskog kontaktnog rasporeda unutar prelivenog tijela. U ovom prikazu nema spojenih kabela, tako da su unutarnja izolacija i položaji pinova jasno vidljivi – korisno za provjeru poravnanja žila prije ožičenja.

Polu-top pogled s poprečnim presjekom (2-pinski, jedan kabel spojen)

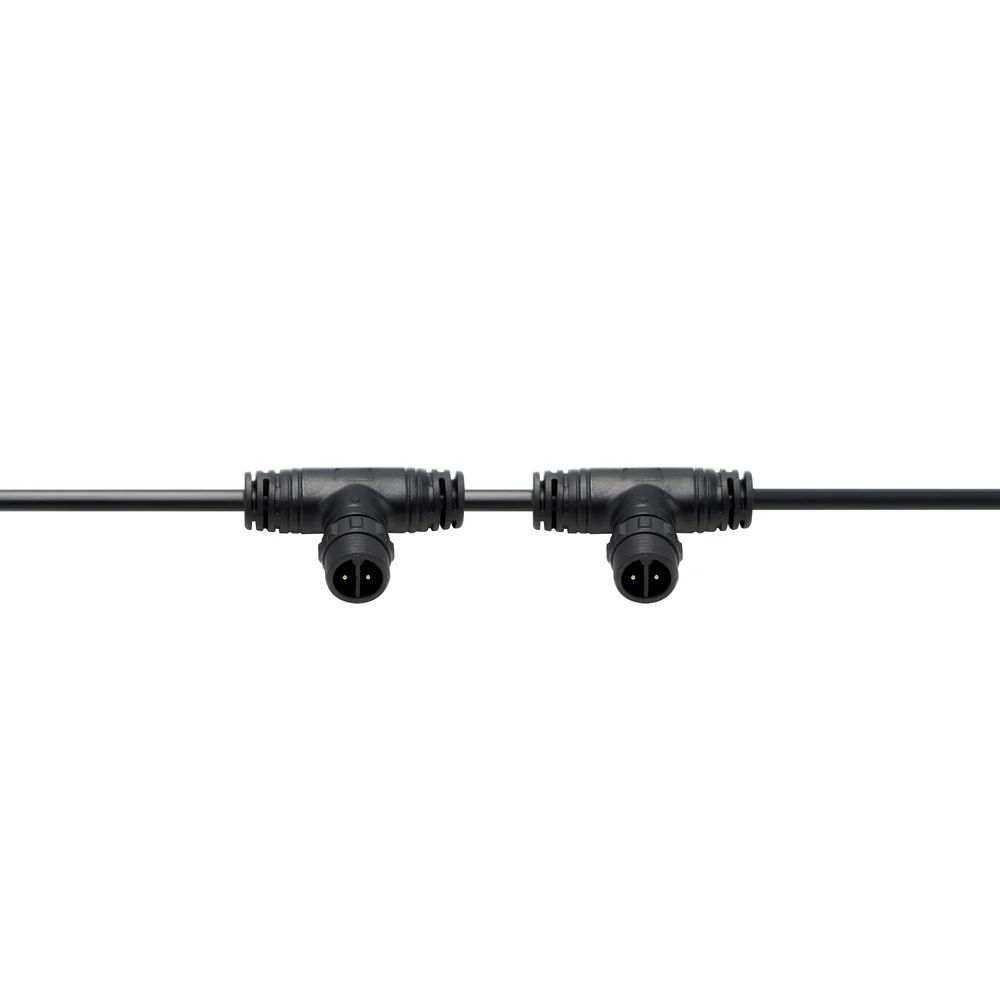

Dva razdjelnika T-tipa postavljena su vodoravno i međusobno su povezana jednim kabelom – tvoreći lančanu distribucijsku liniju. Obje jedinice su okrenute u istom smjeru, s otvorenim otvorima grana. Ovaj raspored je tipičan kada vam je potrebno više točaka probijanja duž jedne trase bez dodatnih razvodnih kutija.
