M12 1 do 2-6 priključaka Y-tipa fleksibilnog vodootpornog kabela visoke gustoće IP67

Y-tip 1-do-4 vodootporni sklop savitljivog razdjelnika dizajniran je za distribuciju energije s više grana – jedan glavni ulazni kabel dijeli se na četiri nezavisne izlazne grane kroz integrirano kućište lijevano brizganjem. Ovaj fleksibilni dizajn sklopa kabela eliminira ožičenje razvodne kutije na licu mjesta, smanjujući priključne točke i poboljšavajući vodootpornu pouzdanost. Idealno za sustave LED rasvjete, krajobrazne projekte i nizove vanjskih senzora.
Napravljen sa strukturom paralelnog strujnog kruga, ovaj sklop savitljivog kabela dobro funkcionira za vanjsku LED uličnu rasvjetu, zidne perače, ožičenje solarnih modula, sustave vrtne rasvjete i druge projekte distribucije niskog{0}}napona gdje su potrebni pouzdani spojevi grana. Dimenzije kućišta i specifikacije kabela dostupne su na crtežu - provjerite prije naručivanja.

Pošaljite upit

Dongguan Hejiaxin Technology Co., Ltd. je jedan od vodećih proizvođača i dobavljača m12 1 do 2-6 priključaka y-tipa savitljivog vodootpornog kabela visoke gustoće IP67 u Kini. Ovdje slobodno kupujte trajne proizvode proizvedene u Kini na veliko i preuzmite cjenik iz naše tvornice. Svi prilagođeni proizvodi su visoke kvalitete i konkurentne cijene.

Tehničke specifikacije

Parametar	Specifikacija
Nazivni napon	AC/DC 300V
Trenutna ocjena	Manji ili jednak 10A
Vremena utikača	500
Maks. OD kabela	Manje od ili jednako 8,0 mm
Struktura kruga	1-ulaz 4-izlaz paralelno
Kontaktni otpor	Manji ili jednak 20 mΩ
Otpor izolacije	100MΩ pri DC500V
Izdržljivost napona na sobnoj temperaturi	1.0KV
Temperaturna ocjena	-20 stupnjeva ~+70 stupnjeva
Vodootporna razina	IP65

Specifikacije materijala

Parametar	Specifikacija
Materijal žice	PVC, kalajisani bakreni vodič
Jack Materijal	PVC
Materijal igle	Kositreni bakar
Brtveni prsten	Silikonska guma

Tehnički crtež proizvoda

Dimensional Drawing

Iz CAD-a: Y-kućište razdjelnika ukupne duljine 48,7 mm, širina ulazne strane 13,0 mm, maksimalna širina izlazne strane 32,0 mm, izlaz s jednom granom promjera 11,0 mm. Kabelski ulaz za rasterećenje duljine 6,0 mm na svakom priključku. Strujna vrijednost za Y-seriju razdjelnika: 2-jezgreni 10A/300V, 3-jezgreni 8A/300V, 4-jezgreni 6A/250V, 5-jezgreni 4A/125V. ISO 2768-m. PDF/DWG dostupan.

I da – duljina kućišta, količina grana, veličina kabelskih ulaza, raspored vodiča mogu se modificirati kako bi odgovarali vašim specifikacijama kabela i potrebama rasporeda. Samo nam reci s čime radiš.

Detalj proizvoda

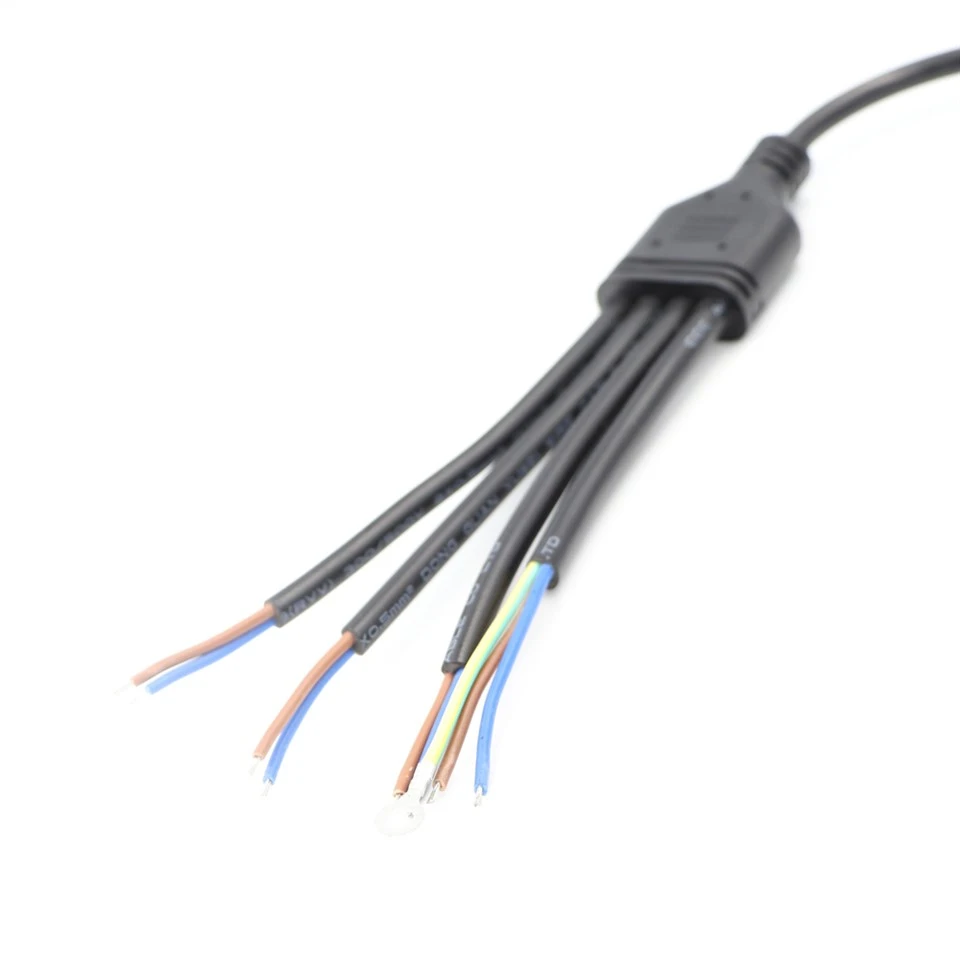

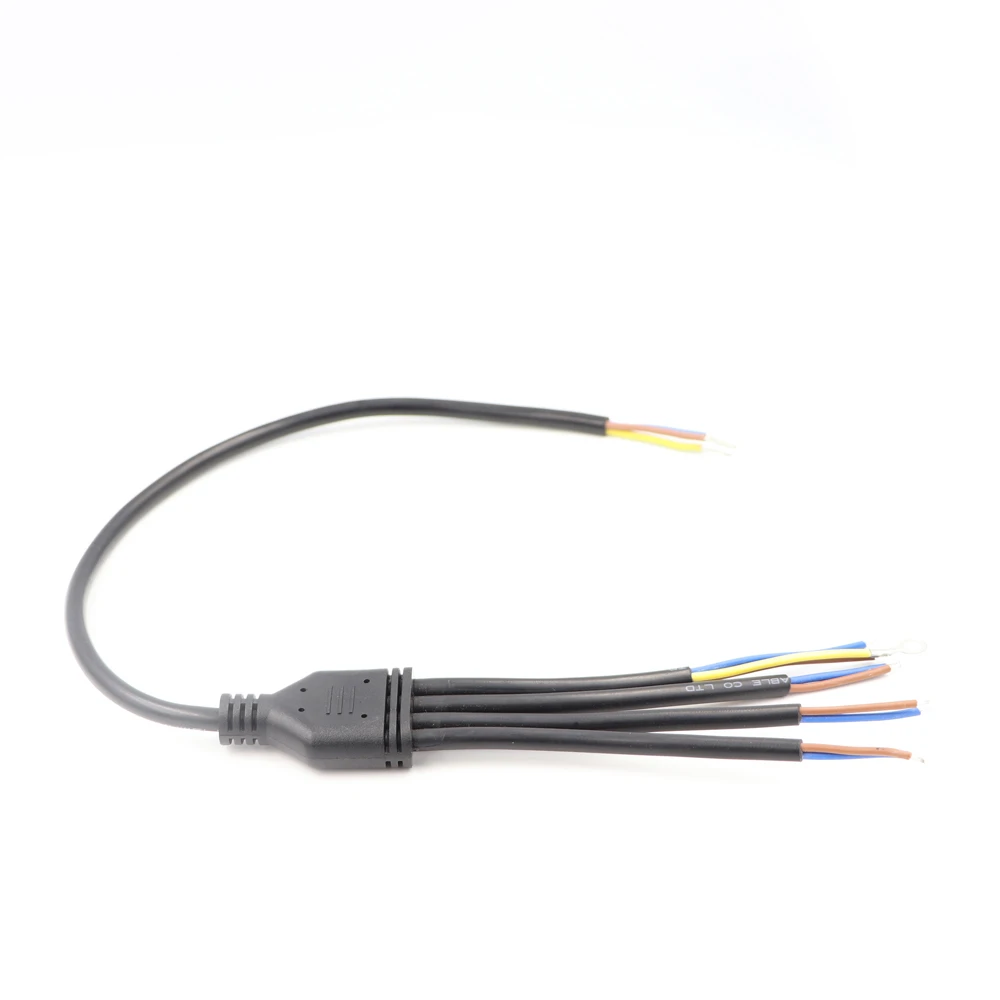

Y-razdjelni kabelski svežanj tipa 1 do 4

Ima integrirano brizgano crno kućište u obliku slova Y-. Ovaj sklop fleksibilnog kabela ima jedan ulazni kabel koji se razdvaja u četiri odvojene izlazne grane žice. Krajevi kabela su otvoreni s izloženim više{3}}žičnim žicama; žice djelomičnog odvajanja mogu se prilagoditi prstenastim stezaljkama. Crni kabel s PVC izolacijom pruža izvrsnu fleksibilnost i izdržljivost. Ovaj sklop razdjelnog kabela naširoko se koristi za distribuciju energije u LED svjetlima za pejzaž, vanjskoj rasvjeti i inteligentnoj opremi.
